TorqBee® EC-Serie

Programmierbare Akkuschrauber mit Drehmoment- und Drehwinkelsensor

  • Rotierender Drehmoment- und Drehwinkelsensor
  • Maschinenfähigkeit nach VDI/VDE 2645 - Blatt 2
    +/- 7% Cmk > 2,00 | Cm > 1,67
  • Programmierbar in 6 Stufen
    - Drehmoment
    - Strom
    - Drehwinkel
    - Drehzahl
    - Zeit
  • Griff-Vibrationsalarm
  • Mehrfarbige rundherum LED Kontrollleuchte
  • Intelligentes Akkumanagement
  • Bürstenloser Hochleistungsmotor
  • Anzeige der Schraubergebnisse
  • Energierückgewinnung der Bremsenergie verlängert die Akkustandzeit
  • Maximale Ergonomie
  • LED-Beleuchtung für die Schraubumgebung
  • Updates können per USB durchgeführt werden
  • OLED-Display
  • Schraubenzähler
  • Zählspeicher-Funktion
  • 100 individuelle Programme
  • Min. 150.000 Schraubergebnisse inkl. Drehmoment und Winkelkurve
    werden auf dem Werkzeug gespeichert
  • IO/NIO Bewertung des Abschaltergebnis
  • Alle gängigen Schraubstrategien programmierbar
  • Optional: Barcodescanner & WLAN

Pistolenschrauber

Winkelschrauber

Stabschrauber



Prozesssicherheit

  • Eine Programmierung aller gängigen Schraubstrategien
    ist möglich. Die Verschraubung kann in mehreren frei programmierbaren Stufen durchgeführt werden,
    z.B. Sanftanlauf / Verschraubung auf Drehmoment /
    Lösen der Schraube.
  • Die Elektronik verfügt über einen Selbsttest aller Steuer- und Kontrollgrößen, der relevanten Systemkomponenten.
  • Die Schraubumgebung wird mit einer LED beleuchtet, somit kann auch in dunkleren Arbeitsbereichen eine sichere Handhabung gewährleistet werden.
  • Mit HST-Connect verbinden Sie das Werkzeug
    via WLAN 2,4 & 5 GHz mit einer Ablaufsteuerung,
    z.B. HST-ETC Easy Touch Control oder AMT Ablauf 3. Erfüllt alle Vorgaben der VDE 2645.
  • Mit dem optionalen Barcodescanner können Bauteile
    und / oder Baugruppen den Schraubergebnissen zugeordnet werden. Des Weiteren kann über einen Barcodescanner die Anzahl der zu verschraubenden Schrauben programmiert und ein im Schrauber gespeichertes Programm aktiviert werden. Das aufgerufene Programm enthält die Anzahl der Schrauben und die Prozessparameter, Drehmoment und Drehwinkel für die Verschraubung.
  • VDI/VDE 2647 fähig +/- 7%
    Cmk > 1,67 | Cm > 2,0
  • Das Enddrehmoment der Verschraubung wird durch einen aktiven Drehmomentsensor gemessen

Qualitätssicherung

  • Durch einen mehrstufigen Anzug werden erforderliche Vorspannkraft sowie die gewünschte
    Klemmkraft in der Verbindung immer erreicht.
  • Das Mehrstufenverfahren ermöglicht es in den
    meisten Fällen Setzerscheinungen zu kompensieren
    oder zu eliminieren.
  • Der Schrauber kann mit Referenzwerten für
    den Prozess programmiert werden. Wird eine
    vorgegebene Referenz Drehmoment / Drehwinkel /
    Drehzahl / Zeit nicht eingehalten, so wird der
    Schraubvorgang als NIO bewertet und optisch im
    Display (rot und Signalton = NIO, grün = IO)
    angezeigt (direkte Werkerinformation).
  • Ein integrierter Schraubenzähler garantiert, dass alle Schrauben verschraubt werden.

Premium Power Tools!

Diesem Anspruch werden die leichten und leistungsstarken TorqBee® Akkuschrauber mit Drehmoment- und Drehwinkelsensor mehr als nur gerecht. Über eine im Fuß des Werkzeugs integrierte USB-Schnittstelle können die TorqBee® PRO-M Werkzeuge in 90 Programmen frei programmiert werden. Die anwenderfreundliche Programmiersoftware HST-Tool-Manager gewährleistet eine schnelle und einfache Programmierung der Werkzeuge für den benötigten Schraubfall. Im HST-Tool-Manager wird das Schraubverfahren, Drehmomentgesteuert- Winkelüberwacht oder Winkelgesteuert-Drehmomentüberwacht ausgewählt. Die sehr hohe Sensorgenauigkeit ist besser als 1% und garantiert exakte und wiederholbare Verschraubungen für den Prozess und somit die Premium Qualität der produzierten Produkte. Die zum Patent angemeldete Drehmoment-Drehzahl TorqSpeed (TS) Schraubfunktion optimiert die Prozesszeit maximal, kein anderes Akku-Werkzeug ist effizienter.

Vorteile des Schraubverfahrens sind, dass es gegenüber eines zweistufigen Anzugs die Schraubzeit bis zu 50% reduziert. Die Verschraubungsparameter passen sich der Schraubfallhärte dynamisch an. Der Energieverbrauch ist gegenüber eines zweistufigen Anzugs geringer, da weder bei Stop und Neuanlauf Brems- und Startenergie benötigt wird. Durch den ergonomischen und kraftoptimierten Schraubverlauf wird der Wirkungsgrad signifikant optimiert. Das große und helle OLED-Display zeigt zu jedem Zeitpunkt den Status des Werkzeuges an. Einzigartig am Markt, zeigt das Display den Akkuladezustand, die Prozessergebnisse sowie Klartextund Symbolanzeigen zur Werkerführung und Werkerinformation.

HST-Connect, die Funkübertragungssysteme zur Steuerung der Werkzeuge und zur Prozessdokumentation garantieren einen reibungslosen und lückenlos dokumentierten Produktionsablauf. Durch Verwendung eines WLAN 2,4 oder 5 GHz Funkmoduls lassen sich die Prozessdaten schnell übermitteln. Wir empfehlen das WLAN 5 GHz Funkmodul, da die Übertragungsrate doppelt so schnell ist und der fl üssige Betrieb gewährleistet werden kann. Über den optionalen Barcodescanner können automatisch Bauteile / Baugruppen mit den Schraubergebnissen verbunden und dokumentiert werden. D.h., das zum Beispiel zu Ablaufbeginn die Seriennummer des Bauteils gescannt wird. Diese wird dann automatisch mit der Produkt-ID und dem Schraubergebnis verbunden und in der Ergebnisdatei gespeichert.


Die Stand-Alone Version des TorqBee kann auch ohne HST-Connect arbeiten. Verbunden mit einem Barcodescanner können auch mehrere Programme, ohne Umprogrammierung via USB, des Werkzeuges aktiviert werden. Nach Scan eines Barcodes vergleicht das Werkzeug die in der eigenen Barcode-Tabelle zur Verfügung stehenden Daten mit den gescannten.

Ist dieser Barcode in der Barcodetabelle einem Programm zugeordnet, aktiviert das Werkzeug das entsprechende Programm und arbeitet die programmierten Vorgaben ab. Selbst Programmabläufe sind programmierbar. Selbstverständlich werden die dabei erzeugten Prozessdaten auf einer SD-Speicherkarte im Werkzeug gespeichert.

2 GB Mini-SD > 150.000 Schraubkurven

Der bürstenlose Hochleistungsmotor ist wartungsfrei und maximiert die Akkulaufzeit. Die leistungsstarken Li-Ionen Akkus ermöglichen mehr Schraubvorgänge pro Akkuladung als herkömmliche Ni-Cd oder Ni-MH Akkus. Gleichzeitig sind die neuen Premium Li-Ion Akkupacks um ein Vielfaches leichter als die herkömmlichen Akkus.


Winkelköpfe

Kompatible Winkelköpfe und Stabadapter für die TorqBee® Serie finden Sie hier.


Mehrfarbige rundherum LED Kontrollleuchte

Individuell programmierbar!


Intelligentes Akku-Management

Akkuzustandanzeige und effektiver Schutz vor Tiefentladung des Li-Ion Akkus.


Software HST-Tool-Manager

Intuitive und schnelle Parametrierung von HS-Technik Power Tools.


OLED Display

Visualisierung von Schraubergebnissen und Werkzeugstatus.


Griff-Vibrationsalarm

NIO-Status


Job / Ablauf

Ermöglicht das Abarbeiten von Sequenzen ohne zusätzliche Steuerung.


Optionaler Barcodescanner im Werkzeug integriert

Lesen und verarbeiten von Barcodes bis zu 64 Zeichen.


Optionales WLAN zur Datenübertragung

Anbindung an HST-Steuerung.


Rotierender Drehmoment- und Drehwinkelsensor

Die Sensorgenauigkeit ist deutlich besser als 1% full scale.

Die Drehwinkelgenauigkeit ist 0,1° genau.



VDI/VDE 2645 fähig +/-7% Cm > 2,00 | Cmk > 1,67


Identisches Aussehen, identische Akkus

Alle Werkzeuge von der Light bis hin zur EC² Version sehen identisch aus.


Recovery (Zählspeicher-Funktion)

Zustandsspeicher für Schraubenzählung bei Akkuwechsel.


TorqBee Display

Das Display des TorqBees wurde so entwickelt, dass der Werker intuitiv durch die Prozessschritte geleitet wird und zu jedem Zeitpunkt die Qualität der Schraubverbindung ablesen kann.

Die Displayanzeigen umfassen z.B. die IO / NIO-Bewertung, den Akkustatus, die Zählfunktion, das Drehmoment, den Drehwinkel und vieles mehr.


PROG-3 Akkustatus

grün = 50% - 100%

Akkukapazität

PROG-3 Akkustatus

gelb = 30% - 50%

Akkukapazität

PROG-3 Akkustatus

rot = 10% - 30%

Akkukapazität

PROG-3 Akkustatus

rot X = 5% - 10%

Akkukapazität

PROG-3 Akkustatus

Batt leer X

weniger als 5%

Akkukapazität


Technische Daten



Pistolenschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L x B x H

Gewicht in kg
TBPEC-10* 0,8 - 11,0 Nm
800 U/min
1/4'' - Form E 230 x 72 x 211
1,15
TBPEC-12* 1,0 - 14,0 Nm 550 U/min 1/4'' - Form E 230 x 72 x 211 1,15

Sondertypen sind in dieser Aufstellung nicht berücksichtigt.

Maß- und Gewichtsangaben ohne Akku.



*

W   = Option WLAN

B    = Option Barcodescanner

WB = Option WLAN & Barcodescanner



Winkelschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L x B x H

Gewicht in kg
TBAEC-10*-2 (1/4/8/10) 1,5 - 10,0 Nm
750 U/min
1/4'' Vierkant 440 x 72 x 94
1,43
TBAEC-12*-3 2,0 - 12,0 Nm 550 U/min 3/8'' Vierkant 455 x 72 x 94 1,45
TBAEC-20*-3 5,0 - 20,0 Nm
400 U/min
3/8'' Vierkant 450 x 72 x 94 1,45
TBAEC-30*-3 8,0 - 30,0 Nm 250 U/min 3/8'' Vierkant
530 x 72 x 94 2,20
TBAEC-55*-3 (5) 15,0 - 55,0 Nm
140 U/min
3/8'' Vierkant 575 x 72 x 94 2,60
TBAEC-85*-5 25,0 - 85,0 Nm 90 U/min 1/2'' Vierkant 625 x 72 x 94 3,00

Ab 60 Nm muss das Werkzeug mit einer geeigneten Drehmomentabstützung betrieben werden!

Maß- und Gewichtsangaben ohne Akku.



*

W   = Option WLAN

B    = Option Barcodescanner

WB = Option WLAN & Barcodescanner



1   = 1/4" Innensechskant C

2   = 1/4" Vierkant

3   = 3/8" Vierkant

4   = 1/4" Innensechskant E

5   = 1/2" Vierkant

8   = SW8

10 = SW10



Stabschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L x B x H

Gewicht in kg
TBSEC-6* 0,6 - 6,5 Nm
1.100 U/min
1/4" - Form E
410 x 72 x 94
1,22
TBSEC-10* 0,8 - 11,0 Nm 800 U/min 1/4" - Form E 410 x 72 x 94 1,22
TBSEC-12* 1,0 - 14,0 Nm
550 U/min
1/4" - Form E 410 x 72 x 94 1,22

 Maß- und Gewichtsangaben ohne Akku.



*

W   = Option WLAN

B    = Option Barcodescanner

WB = Option WLAN & Barcodescanner

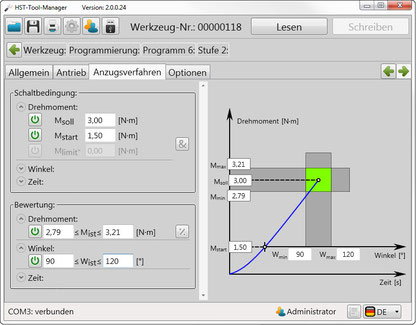

Software - HST-Tool-Manager

Der HST-Tool-Manager ermöglicht die schnelle und einfache Parametrierung von TorqBee Power Tools. Neben den allgemeinen Einstellungen wie zum Beispiel Signaltöne, LED Anzeigen oder Überwachungseinstellungen werden mit dem HST-Tool-Manager auch die prozessrelevanten Parameter wie Drehmoment / Drehwinkel / Drehzahl / Zeit / Anzahl der Schraubstufen / Anzahl der Verschraubungen eingestellt. Dadurch lassen sich alle gängigen Schraubstrategien programmieren.

Die Einstellungen werden im Werkzeug gespeichert, können aber auch lokal auf einem PC als Backup gespeichert werden. Zusätzlich bietet der HST-Tool-Manager eine Druckfunktion mit der Einstellungen gedruckt und ggf. per PDF-Drucker dokumentiert werden können.



Weitere Informationen zur Software finden Sie hier.


Download

Datenblatt
Datenblatt Akkuschraubtechnik DE.pdf
Adobe Acrobat Dokument 5.2 MB
Homologation Winkelschrauber
2017-05-22-TB-A-EC-20-Homologation.pdf
Adobe Acrobat Dokument 2.5 MB
Bedienungsanleitung
2016-12-15 Bedienungsanleitung TorqBee D
Adobe Acrobat Dokument 3.1 MB
Bedienungsanleitung Software
2014-12-03 Bedienungsanleitung HST-Tool-
Adobe Acrobat Dokument 25.1 MB
