TorqBee® Light-Serie

Programmierbarer Akku-Abschaltschrauber

  • Präzisionsabschaltkupplung
  • Drehmoment Maschinenfähigkeit nach VDI/VDE 2645 - Blatt 2
    +/- 10% Cmk > 2,00 | Cm > 1,67
  • Programmierbar in 6 Stufen
    - Strom
    - Drehwinkel
    - Drehzahl
    - Zeit
  • Griff -Vibrationsalarm
  • Mehrfarbige rundherum LED Kontrollleuchte
  • Intelligentes Akkumanagement
  • Bürstenloser Hochleistungsmotor
  • Darstellung der Schraubergebnisse per Status LED
  • Energierückgewinnung der Bremsenergie verlängert die Akkustandzeit
  • Maximale Ergonomie
  • LED-Beleuchtung für die Schraubumgebung
  • Updates können per USB durchgeführt werden

Pistolenschrauber

Winkelschrauber

Stabschrauber



Prozesssicherheit

  • Durch einen mehrstufigen Anzug werden erforderliche Vorspannkraft sowie die gewünschte Klemmkraft in der Verbindung immer erreicht.
  • Das Mehrstufenverfahren ermöglicht es in den meisten Fällen Setzerscheinungen zu kompensieren oder zu eliminieren.
  • Der Schrauber kann mit Referenzwerten für den Prozess programmiert werden. Wird eine vorgegebene Referenz Strom (Drehmoment) / Winkel / Drehzahl / Zeit nicht eingehalten, so wird der Schraubvorgang als NIO bewertet und optisch im Display
    (rot und Signalton = NIO, grün = IO) angezeigt
    (direkte Werkerinformation).

Qualitätssicherung

  • Die Verschraubung kann in mehreren frei programmierbaren Stufen durchgeführt werden,
    z.B. Sanftanlauf / Verschraubung auf Drehmoment /
    Lösen der Schraube.
  • Die Elektronik verfügt über einen Selbsttest aller Steuer- und Kontrollgrößen, der relevanten Systemkomponenten.
  • Die Schraubumgebung wird mit einer LED beleuchtet, somit kann auch in dunkleren Arbeitsbereichen eine sichere Handhabung gewährleistet werden.
  • VDI/VDE 2645 fähig +/- 10% Cmk > 2,00 | Cm > 1,67
  • LED-Beleuchtung für die Schraubumgebung

Premium Power Tools!

Diesem Anspruch werden die leichten und leistungsstarken TorqBee® Akku-Abschaltschrauber mehr als nur gerecht. Über eine im Fuß des Werkzeugs integrierte USB-Schnittstelle können die TorqBee® Werkzeuge in 90 Programmen frei programmiert werden.

Die anwenderfreundliche programmiersoftware HST-Tool-Manager gewährleistet eine schnelle und einfache Programmierung der Werkzeuge für den benötigten Schraubfall.

Im HST-Tool-Manager wird das Schraubverfahren, Drehmomentgesteuert- Winkelüberwacht oder Winkelgesteuert-Drehmomentüberwacht ausgewählt. Die sehr genaue Präzisionsabschaltkupplung garantiert exakte und wiederholbare Verschraubungen für den Prozess und somit die Premium Qualität der produzierten Produkte.

Die zum Patent angemeldete Drehmoment-Drehzahl TorqSpeed (TS) Schraubfunktion optimiert die Prozesszeit maximal, kein anderes Akku-Werkzeug ist effizienter.



Vorteile des Schraubverfahrens sind, dass es gegenüber eines zweistufigen Anzugs die Schraubzeit bis zu 50% reduziert. Die Verschraubungsparameter passen sich der Schraubfallhärte dynamisch an. Der Energieverbrauch ist gegenüber eines zweistufigen Anzugs geringer, da weder bei Stop und Neuanlauf, Brems- und Startenergie benötigt wird. Durch den ergonomischen und kraftoptimierten Schraubverlauf wird der Wirkungsgrad signifikant optimiert. Die LED Kontrollleuchte zeigt zu jedem Zeitpunkt den Status des Werkzeuges an.

Durch die sehr genaue Abschaltkupplung werden Bestwerte bei der Verschraubung erreicht. Die hohe Lebenszeit der Kupplung sorgt für eine reibungslose Produktion.



Der bürstenlose Hochleistungsmotor ist wartungsfrei und maximiert die Akkulaufzeit. Die leistungsstarken Li-Ionen Akkus ermöglichen mehr Schraubvorgänge pro Akkuladung als herkömmliche Ni-Cd oder Ni-MH Akkus. Gleichzeitig sind die neuen Premium Li-Ion Akkupacks um ein Vielfaches leichter als die herkömmlichen Akkus.


Winkelköpfe

Kompatible Winkelköpfe und Stabadapter für die TorqBee® Serie finden Sie hier.


Mehrfarbige rundherum LED Kontrollleuchte

Individuell programmierbar!


Intelligentes Akku-Management

Akkuzustandanzeige und effektiver Schutz vor Tiefentladung des Li-Ion Akkus.


Software HST-Tool-Manager

Intuitive und schnelle Parametrierung von HS-Technik Power Tools.


Griff-Vibrationsalarm

NIO-Status


Identisches Aussehen, identische Akkus

Ein entscheidender Vorteil der TorqBee® Serie ist, dass alle Werkzeuge von der Light bis hin zur EC² Version identisch aussehen. Unterschiede gibt es lediglich, ob das Werkzeug mit Display oder Scanner ausgestattet ist. Ebenfalls werden die gleichen Akkutypen der HST-PR Serie (18 V), die auch bei den Nietgeräten eingesetzt werden, verwendet.


Technische Daten



Pistolenschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L X B X H

Gewicht in kg
TBPL-4  1,0 - 4,0 Nm
1.400 U/min 1/4'' - Form E 230 x 71 x 211
1,20
TBPL-6  1,5 - 6,5 Nm
1.100 U/min 1/4'' - Form E 230 x 71 x 211 1,20
TBPL-10 1,5 - 9,0 Nm
800 U/min 1/4'' - Form E 230 x 71 x 211 1,20
TBPL-12 3,0 - 13,0 Nm
550 U/min 1/4'' - Form E 230 x 71 x 211 1,20

Sondertypen sind in dieser Aufstellung nicht berücksichtigt.

Maß- und Gewichtsangaben ohne Akku.



Winkelschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L x B x H

Gewicht in kg
TBAL-10-2 (1/4/8/10) 1,5 - 9,0 Nm
750 U/min
1/4'' Vierkant 440 x 72 x 94
1,50
TBAL-12-3 2,5 - 12,0 Nm 550 U/min 3/8'' Vierkant 455 x 72 x 94 1,51
TBAL-20-3 5,0 - 20,0 Nm
400 U/min
3/8'' Vierkant 455 x 72 x 94 1,51
TBAL-30-3 8,0 - 30,0 Nm 240 U/min 3/8'' Vierkant
510 x 72 x 94 2,50
TBAL-55-3 (5) 15,0 - 55,0 Nm
140 U/min
3/8'' Vierkant 580 x 72 x 94 3,00
TBAL-85-5 25,0 - 85,0 Nm   100 U/min 1/2'' Vierkant 630 x 72 x 94 3,50

Ab 60 Nm muss das Werkzeug mit einer geeigneten Drehmomentabstützung betrieben werden.

Maß- und Gewichtsangaben ohne Akku.



1 = 1/4" Innensechskant C

2 = 1/4" Vierkant

3 = 3/8" Vierkant

4 = 1/4" Innensechskant E

5 = 1/2" Vierkant

8 = SW8

10 = SW10



Stabschrauber Drehmoment Drehzahl max.
Werkzeugaufnahme

Maße in mm L x B x H

Gewicht in kg
TBSL-4 1,0 - 4,0 Nm
1.400 U/min
1/4" - Form E
410 x 72 x 94
1,30
TBSL-6 1,5 - 6,5 Nm 1.100 U/min 1/4" - Form E 410 x 72 x 94 1,30
TBSL-10 1,5 - 9,0 Nm
800 U/min
1/4" - Form E 410 x 72 x 94 1,30
TBSL-12 3,0 - 13,0 Nm 550 U/min 1/4" - Form E 410 x 72 x 94
1,30
TBSL-30 8,0 - 32,0 Nm 200 U/min 3/8" - Vierkant 450 x 72 x 94 2,20
TBSL-40 10,0 - 40,0 Nm 140 U/min 3/8" - Vierkant 450 x 72 x 94 2,20

 Maß- und Gewichtsangaben ohne Akku.

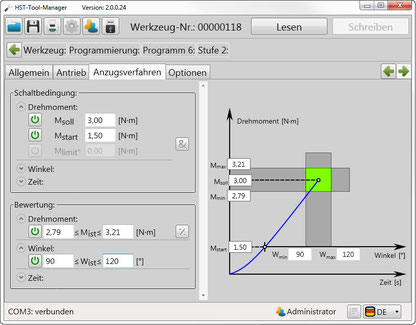

Software - HST-Tool-Manager

Der HST-Tool-Manager ermöglicht die schnelle und einfache Parametrierung von TorqBee Power Tools. Neben den allgemeinen Einstellungen wie zum Beispiel Signaltöne, LED Anzeigen oder Überwachungseinstellungen werden mit dem Tool-Manager auch die prozessrelevanten Parameter wie Drehwinkel / Drehzahl / Zeit / Anzahl der Schraubstufen / Anzahl der Verschraubungen eingestellt.

Die Einstellungen werden im Werkzeug gespeichert, können aber auch lokal auf einem PC als Backup gespeichert werden. Zusätzlich bietet der Tool-Manager eine Druckfunktion mit der Einstellungen gedruckt und ggf. per PDF-Drucker dokumentiert werden können.



Informationen zur Software finden Sie hier.


Zubehör

Einstellwerkzeug Torque-Adjust



Für alle BFL / BFT / BFH / TB / PROG-2 Schrauber

die eine Abschaltkupplung haben.



Artikelnummer: HST-3123
