TTR- und eTTR-Serie

Messung: Drehmoment-Zeit-Winkel + Geschwindigkeit oder Leistung

  • Präzisions-Drehmoment-Messaufnehmer DMS-basierend
  • Alle rotierenden Sensoren mit hochauflösendem Inkrementalgeber
  • Ultra kompakte Bauweise
  • USB-Schnittstelle
  • Ethernet Schnittstelle
  • RS-485-Schnittstelle
  • Drehmoment-Fenster Überwachung
  • Mechanischer Überlastschutz (Sensoren bis 500 Nm Messbereich)
  • Optionale SPS-Schnittstelle
  • Kein externes Messgerät erforderlich
  • Spannungversorgung über USB-Schnittstelle
  • Mess-, Visualisierungs- und Auswertesoftware
    HST-Torq-Analyzer für Tablet PC, Laptop, Netbook, Android-Handy und PC

    - Aufzeichnung von Drehmoment-/ Drehwinkel und Drehmoment-/ Zeitverlaufskurven oder Darstellung der Drehzahl über der Zeit
    - 2.000 Messwerte pro Sekunde
    - 2 Grenzwertüberwachungsfenster mit interner oder externer
    Trigger-Möglichkeit

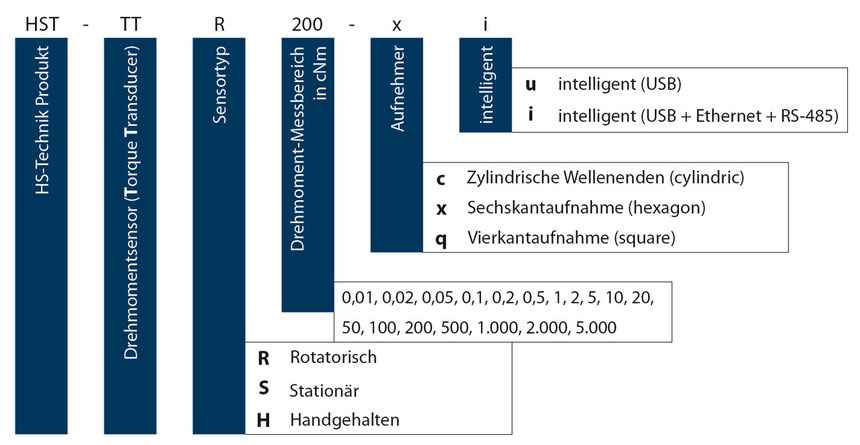

Sensor-Nomenklatur



Bestell-Nr.

Messbereich

Rechts / Links
in Nm

Schnittstelle Überlastschutz Genauigkeit* Aufnahme
HST-TTR01-ci  +/-  0,01
intelligent ja 1,0 %
3 mm Welle
HST-TTR02-ci  +/-  0,02 intelligent ja 1,0 %
3 mm Welle
HST-TTR05-ci +/-   0,05
intelligent ja 0,5 %
3 mm Welle
HST-TTR10-ci +/-  0,1
intelligent ja 0,5 %
5 mm Welle
HST-TTR20-ci +/-  0,2
intelligent ja 0,2 %
5 mm Welle
HST-TTR50-ci +/-  0,5
intelligent ja 0,2 %
8 mm Welle
HST-TTR100-ci +/-  1,0
intelligent ja 0,2 %
8 mm Welle
HST-TTR200-ci +/-  2,0
intelligent ja 0,2 %
8 mm Welle
HST-TTR500-ci +/-  5,0
intelligent - 0,1 %
8 mm Welle
HST-TTR1000-ci +/- 10,0 intelligent - 0,1 %
8 mm Welle
HST-TTR2000-ci +/- 20,0 intelligent - 0,1 % 8 mm Welle



HST-TTR50-xi +/- 0,5
intelligent ja 0,2 %
1/4" Sechskant
HST-TTR100-xi +/- 1,0 intelligent ja 0,2 %
1/4" Sechskant
HST-TTR200-xi +/- 2,0
intelligent ja 0,2 %
1/4" Sechskant
HST-TTR500-xi +/- 5,0
intelligent - 0,1 %
1/4" Sechskant
HST-TTR1000-xi  +/- 10,0
intelligent - 0,1 %
1/4" Sechskant
HST-TTR2000-xi  +/- 20,0
intelligent - 0,1 %
1/4" Sechskant



HST-TTR5000-qi +/- 50,0
intelligent - 0,1 %
3,8" Vierkant
HST-TTR10000-qi +/- 100,0 intelligent - 0,1 %
1/2" Vierkant
HST-TTR20000-qi +/- 200,0
intelligent - 0,1 %
1/2" Vierkant
HST-TTR50000-qi +/- 500,0 intelligent - 0,1 %
3/4" Vierkant
HST-TTR100000-qi +/- 1000,0
intelligent - 0,1 %
1" Vierkant

HST-TTRxxxx-CI

HST-TTRxxxx-ci Bild
HST-TTRxxxx-ci Zeichnung

HST-TTRxxxx-XI

HST-TTRxxxx-xi Bild
HST-TTRxxxx-xi Zeichnung

HST-TTRxxxx-QI

HST-TTRxxxx-qi Bild
HST-TTRxxxx-qi Zeichnung

  • Gebrauchstemperatur 0°C bis 40°C
  • Drehwinkelauflösung 0,1°
  • Drehwinkel-Messgenauigkeit 0,5°
  • Max. Drehzahl 5.000 U/min

eTTR-Serie

Präzisions-Drehmomentsensoren mit robustem Schraubstecker für USB



Bestell-Nr. Messbereich in Nm
Schnittstelle Encoder Genauigkeit* Aufnahme
HST-eTTR200-xt +/- 2,0
USB - 0,2 %
1/4" Sechskant
HST-eTTR200-xu +/- 2,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR500-xt +/- 5,0 USB - 0,2 % 1/4" Sechskant
HST-eTTR500-xu +/- 5,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR1000-xt +/- 10,0 USB - 0,2 % 1/4" Sechskant
HST-eTTR1000-xu +/- 10,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR2000-xt +/- 20,0 USB - 0,2 % 1/4" Sechskant
HST-eTTR2000-xu +/- 20,0 USB ja 0,2 % 1/4" Sechskant
Sensoren mit beidseitigem Anschraubflansch
HST-eTTR200-xf +/- 2,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR500-xf +/- 5,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR1000-xf +/- 10,0 USB ja 0,2 % 1/4" Sechskant
HST-eTTR2000-xf +/- 20,0 USB ja 0,2 % 1/4" Sechskant
