TTS- und eTTS-Serie

Messung: Drehmoment-Zeit

  • Präzisions-Drehmoment-Messaufnehmer DMS-basierend
  • Alle rotierenden Sensoren mit hochauflösendem Inkrementalgeber
  • Ultra kompakte Bauweise
  • USB-Schnittstelle
  • Ethernet Schnittstelle
  • RS-485-Schnittstelle
  • Drehmoment-Fenster Überwachung
  • Mechanischer Überlastschutz (Sensoren bis 500 Nm Messbereich)
  • Optionale SPS-Schnittstelle
  • Kein externes Messgerät erforderlich
  • Spannungversorgung über USB-Schnittstelle
  • Mess-, Visualisierungs- und Auswertesoftware
    HST-Torq-Analyzer für Tablet PC, Laptop, Netbook, Android-Handy und PC

    - Aufzeichnung von Drehmoment-/ Drehwinkel und Drehmoment-/ Zeitverlaufskurven oder Darstellung der Drehzahl über der Zeit
    - 2.000 Messwerte pro Sekunde
    - 2 Grenzwertüberwachungsfenster mit interner oder externer
    Trigger-Möglichkeit

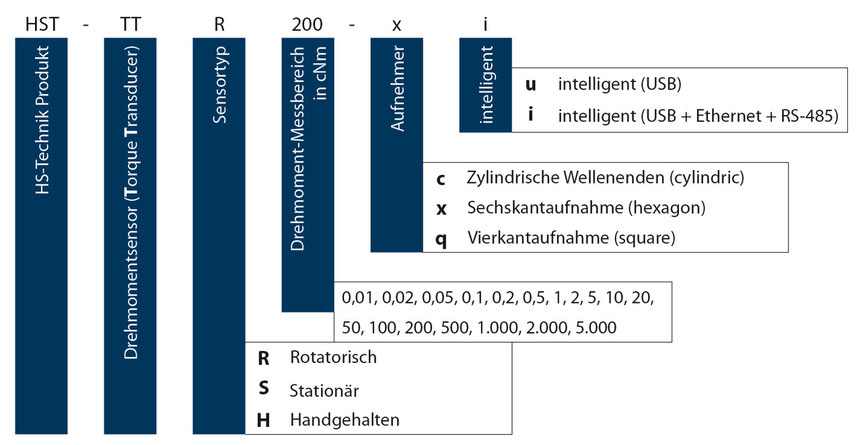

Sensor-Nomenklatur
  • Gebrauchstemperatur 0°C bis 40°C
  • Drehwinkelauflösung 0,1°
  • Drehwinkel-Messgenauigkeit 0,5°
  • Max. Drehzahl 5.000 U/min



Bestell-Nr.

Messbereich

Rechts / Links
in Nm

Schnittstelle Überlastschutz Genauigkeit* Aufnahme
HST-TTS01-ci   +/- 0,01
intelligent ja 1,0 %
3 mm Bohrung
HST-TTS02-ci   +/- 0,02 intelligent ja 1,0 %
3 mm Bohrung
HST-TTS05-ci   +/- 0,05
intelligent ja 0,5 %
3 mm Bohrung
HST-TTS10-ci +/- 0,1
intelligent ja 0,5 %
3 mm Bohrung
HST-TTS20-ci +/- 0,2
intelligent ja 0,2 %
3 mm Bohrung





HST-TTS50-xi +/- 0,5
intelligent ja 0,2 %
1/4" Sechskant
HST-TTS100-xi +/- 1,0 intelligent ja 0,2 %
1/4" Sechskant
HST-TTS200-xi +/- 2,0
intelligent ja 0,2 %
1/4" Sechskant
HST-TTS500-xi +/- 5,0
intelligent - 0,1 %
1/4" Sechskant
HST-TTS1000-xi  +/- 10,0
intelligent - 0,1 %
1/4" Sechskant
HST-TTS2000-xi  +/- 20,0
intelligent - 0,1 %
1/4" Sechskant




HST-TTS5000-qi +/- 50,0
intelligent - 0,1 %
3/8" Vierkant





HST-TTS10000-qi +/- 100,0
intelligent - 0,1 %
1/2" Vierkant




HST-TTS20000-qi +/- 200,0
intelligent - 0,1 %
3/4" Vierkant
HST-TTS50000-qi +/- 500,0 intelligent - 0,1 %
3/4" Vierkant


Passende Fidaptoren mit

unterschiedlichen An- und

Abtrieben finden Sie hier.

HST-TTSxxxx-CI

HST-TTSxxxx-ci Bild
HST-TTsxxxx-ci Zeichnung

HST-TTSxxxx-XI

HST-TTSxxxx-xi Bild
HST-TTSxxxx-xi Zeichnung

HST-TTSxxxx-QI

HST-TTSxxxx-qi Bild
HST-TTRxxxx-qi Zeichnung

* die Genauigkeitsklasse wird in Prozent des gesamten Messbereichs angegeben
(Sensor mit 1,0 Nm Messbereich = Ungenauigkeit 0,002 Nm bzw. 0,2 Ncm)

eTTS-Serie



Bestell-Nr.

Messbereich
in Nm

Schnittstelle Überlastschutz Genauigkeit* Aufnahme
HST-eTTS500-qu   +/- 5,00
USB - 0,2 %
3/8" Vierkant
HST-eTTS1000-qu   +/- 10,00
USB - 0,2 %
3/8" Vierkant
HST-eTTS2000-qu   +/- 20,00
USB - 0,2 %
3/8" Vierkant
HST-eTTS5000-qu +/- 50,00
USB - 0,2 %
3/8" Vierkant
