Serie 2 - MARK-10

Digitales Kraftmessgerät

3 Jahre Garantie auf MARK-10 Geräte

Features

  • Abtastrate von 500 Hz
  • Spitzenwertmessung
  • 3 Messeinheiten (abhängig vom Modell)
  • Konfigurierbare Standard-Maßeinheit und Modus
  • Kompaktes, ergonomisches Gehäuse
  • Hintergrundbeleuchtete LCD-Anzeige

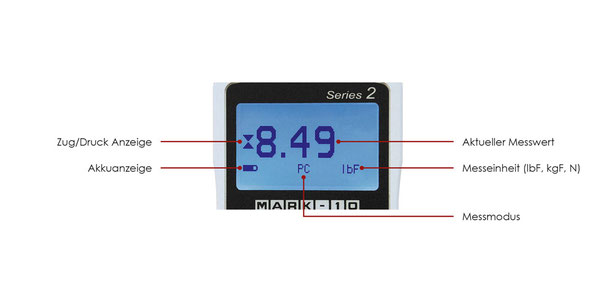

Display

Serie 2 Display

Umkehrbares Gehäuse

Serie 2 umkehrbares Gehäuse

Messbereich und Auflösung

Modell Messbereich x Auflösung in N
MARK-M2-2 10 x 0.01
MARK-M2-5 25 x 0.02
MARK-M2-10 50 x 0.05
MARK-M2-20 100 x 0.1
MARK-M2-50 250 x 0.2
MARK-M2-100 500 x 0.5
MARK-M2-200 1.000 x 1
MARK-M2-500 2.500 x 2

Maße inch [mm]

Serie 2 Zeichnung

Technische Daten

Modell Serie 2
Genauigkeit ± 0,5 % bezogen auf den Endwert
Abtastrate 500 Hz
Einheiten lbF, kgF, N
Energieversorung

AC oder wiederaufladbarer Akku

mit mehrstufiger
Ladezustandsanzeige

Akkukapazität Hintergrundbeleuchtung an:
bis 7h kontinuierliche Benutzung
Hintergrundbeleuchtung aus:
bis 24h kontinuierliche Benutzung
Überlastsicherheit 150 % bezogen auf den Endwert
(Display zeigt eine Warnung ab 110% an)
Gewicht

M2-2 - M2-100: 0,33 kg

M2-200 - M2-500: 0,41 kg

Gewinde

M2-2 - M2-100: 10-32 UNF

M2-200 - M2-500: 5/16-18 UNC

Ökologische
Anforderungen
0 - 40 °C, max. 96% Feuchtigkeit,
nicht kondensierend



Lieferumfang



AC Adapter, wiederaufladbarer Akku, Kurzanleitung, Ressource CD, Konformitätserklärung


Optionales Zubehör

für M2-2 - M2-100

Modell Beschreibung
Mark-12-1049 Transportkoffer
Mark-AC1031 AC Adapter, 220V
Mark-CERT Kalibrierzertifikat mit Daten
Mark-AC1052 Befestigungsplatte
Mark-G1038 Mittelgroßer Haken 10-32M
(benötigt G1039)
Mark-G1039 Adapter 10-32F auf 10-32F
Mark-G1029 Flachkopf, 10-32F
Mark-G1026 Kegelspitze, 10-32F
Mark-G1025 Meißelspitze, 10-32F
Mark-G1027 V-Nut, 10-32F
Mark-G1024 Verlängerungsstange 5", 10-32F
 Mark-23-1031-2

 Adapter-Set

(1 Stück G1038 bis G1024)

Genauere Informationen zum Zubehör

finden Sie im Zubehörbereich

für M2-200 - M2-500

Modell Beschreibung
MARK-G1035

Großer Haken 5/16-18M

(benötigt G1037)

MARK-G1037 Kupplung, 5/16-18F/F
MARK-G1036 Flachkopf, 5/16-18F
MARK-G1033 Kegel, 5/16-18F
MARK-G1032 Kegel, 5/16- Meißelpunkt, 5/16-18F
MARK-G1034 V-Nut 5/16-18F
MARK- G1031 Verlängerungsstange, 5", 5/16-18F
MARK-23-1031-3

Adapter-Set

(1 Stück G1035 bis G1031)

Adapter-Set:

Verlängerungsstangen, Haken, Flachköpfe, Kegelspitzen, Meißenspitzen und V-Nuts.


AC Adapter:

110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.


Transportkoffer:

Im hartplastik Transportkoffer ist Platz für das Messgerät, Ladegerät und das Zubehör.


NIST-Kalibrierzertifikat:

Beinhaltet 10 Zug- und 10 Druckkraftmesswerte.


Befestigungsplatte:

Zur Befestigung von MARK-10 Messgeräten an an einem MARK-10 Prüfstand.

Bei Prüfständen im Lieferumfang enthalten.



Download
Bedienungsanleitung
Series 2 deutsch.pdf
Adobe Acrobat Dokument 480.4 KB

GEWÄHRLEISTUNGSBESTIMMUNGEN

Download
Gewährleistungsbestimmung
Gewährleistungsbestimmung.pdf
Adobe Acrobat Dokument 618.1 KB
