Serie 3i - MARK-10

Digitales Kraftmessgerät & Drehmomentmessgerät

3 Jahre Garantie auf MARK-10 Geräte

Features

  • Abtastrate von 2.000 Hz
  • Breites Spektrum an MARK-10 Kraft- und Drehmomentsensoren
  • „Plug & Test™“-Technik
  • Genauigkeit liegt bei +/- 0,2% bezogen auf den Endwert
  • USB Ausgang
  • Spitzenwertmessung
  • 3 Messeinheiten
  • Programmierbare Sollwerte mit Indikatoren und Ausgängen
  • Hintergrundbeleuchtetes und großes LCD-Display
  • Einfache Menüführung
Serie TT03 Vergleich Serie 3i Serie 5i Serie TT02 Serie TT03
Serie TT01 Serie TT02 Serie TT03 Serie 5

Die Serie-3i Kraft- und Drehmomentmessgeräte wurden entwickelt, um mit einem breiten Spektrum an MARK-10 Kraft- und Drehmomentmesssensoren zu arbeiten. Mit der exklusiven “Plug & TestTM“-Technik werden alle benötigten Kalibrierdaten und Einstellungen im Verbindungsstecker des Sensors gespeichert. Zusätzlich sind alle Sensoren kompatibel zu der Advancedversion der Kraft und Drehmomentmessgeräte Serie 5i sowie der Premiumversion Serie 7i. Eine Abtastrate von 2.000 Hz garantiert sehr gute Testergebnisse.

Die Genauigkeit der Serie-3i Kraftund Drehmomentmessgeräte liegt bei +/-0,2% bezogen auf den Endwert. Das große hintergrundbeleuchtete LCD-Display zeigt große und sehr gut lesbare Zeichen. Die einfache Menüführung erlaubt es dem Anwender schnell die Funktionen und Parameter des Messgerätes einzustellen. Prozessdaten können via USB Schnittstelle ausgegeben werden.

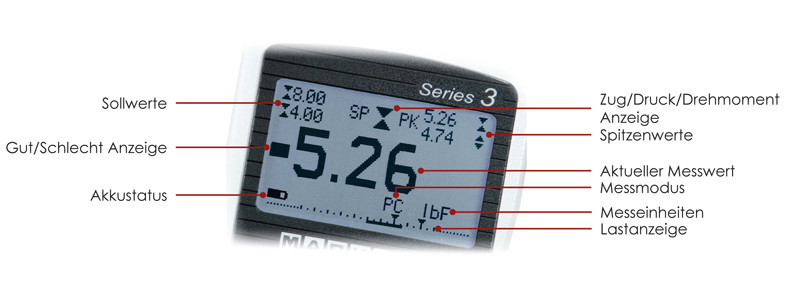

Display

Maße inch [mm]

Serie 3i Zeichnung

Technische Daten

Modell Serie 3i
Genauigkeit ± 0,2 % bezogen auf den Endwert
Abtastrate 2.000 Hz
Einheiten 3 verfügbar
(abhängig vom Modell: mN, kN, N, kgF, gF, ozF, lbF, Nm, Ncm, lbin, ozin)
Energieversorung AC oder wiederaufladbare
Batterie mit mehrstufiger
Ladezustandsanzeige
Akkukapazität Hintergrundbeleuchtung an:
bis 7h kontinuierliche Benutzung
Hintergrundbeleuchtung aus:
bis 24h kontinuierliche Benutzung
Überlastsicherheit 150 % bezogen auf den Endwert
(ab 110% zeigt das Display
„OVLD“ an)
Ausgänge

USB/RS232:
konfigurierbar bis 115,200 baud
inkl. Gauge Control Language 2 für PC-Ansteuerung

Mitutoyo (Digimatic):

Seriel BCD, passend zu allen Mitutoyo SPC kompatiblen Systemen

Analog:

+/- 1VDC, +/- 0,25% der Endwertkapazität

Allgemein:

3 open drain Ausgänge, 1 Eingang

Grenzwerte:

3 open drain lines

Gewicht 0,3 kg
Ökologische
Anforderungen
0 - 40 °C, max. 96% Feuchtigkeit,
nicht kondensierend
Lieferumfang Tragekoffer, AC Adapter, wiederaufladbarer Akku, Ressource-CD und Kalibrierzertifikat mit Daten

Plug&Test Sensoren

Mit der exklusiven “Plug & TestTM“- Technik werden alle benötigten Kalibrierdaten und Einstellungen im Verbindungsstecker des Sensors gespeichert. Zusätzlich sind alle Sensoren kompatibel zu der Advanced-Version und der Basis-Version der Kraft- und Drehmomentmessgeräte Serie 7i, 5i und 3i.



In unserem Plug&TestTM Sensor-Bereich finden Sie alle Zugkraft, Druckkraft und Drehmoment Sensoren und erfahren mehr über die jeweiligen Typen und die Technologie.



Zum Plug&TestTM Sensor-Bereich


Optionale Software

MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.



Mehr über MESURTMgauge und MESURTM Lite erfahren.


Optionales Zubehör

Modell Beschreibung
MARK-15-1004 MESURTMgauge
MARK-09-1165 Kabel, USB, Serie 7 / 5 / 4 / 3 an PC
MARK-08-1026 Akku 8,4 V Serie 7 / 5 / 4 / 3
MARK-AC1031 AC Adapter, 220V
MARK-AC1008 Tischfuß

AC Adapter:

110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.

Tischfuß:

Winkelverstellbar mit Bohrungen für die Werkbank-Montage.

Inkl. vier Montageschrauben für das Messgerät.


Bedienungsanleitung
BA__Model 3i.pdf
Adobe Acrobat Dokument 775.6 KB
