Serie 4 - MARK-10

Digitales Kraftmessgerät

3 Jahre Garantie auf MARK-10 Geräte

Features

  • Abtastrate von 3.000 Hz
  • Datenspeicher für 50 Messwerte, herunterladbar auf einen PC
  • USB, RS-232, Mitutoyo und analoger Ausgang
  • Autom. Messwertausgabe / Messwertspeicherung
  • Spitzenwertmessung
  • 5 Messeinheiten (abhängig vom Modell)
  • Programmierbare Sollwerte mit Indikatoren und Ausgängen
  • Drehbares Gehäuse
  • Einstellbare Audio- und Tastentöne
  • Bargraphanzeige mit Alarm
  • Hintergrundbeleuchtete LCD-Anzeige
Vergleich Serie 2-7 Serie 2 Serie 3 PROG-3 Software Serie 5 Serie 5 COF Serie 7

Display

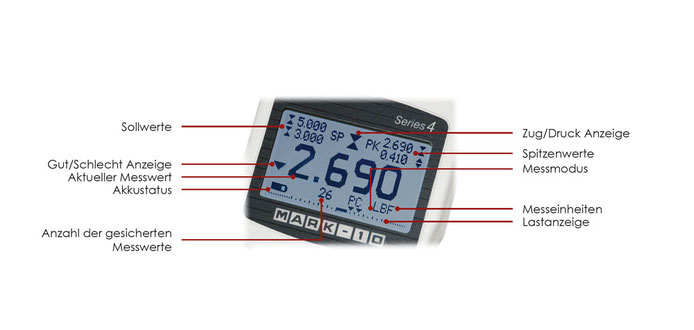

Display Serie 4

Umkehrbares Gehäuse

Umkehrbares Gehäuse Serie 4

Die Serie-4 Kraftmessgeräte wurden entwickelt um Druck- und Zugkräfte von 0,5 N bis 2.500 N in einer Vielzahl von Anwendungen zu messen. Der Anwendungsbereich dieses Messgerätes ist nahezu unbegrenzt.



Eine Abtastrate von 3.000 Hz garantiert sehr gute Testergebnisse. Die Genauigkeit der Serie-4 Kraftmessgeräte liegt bei +/- 0,2% bezogen auf den Endwert.



Das große hintergrundbeleuchtete LCD-Display zeigt große und sehr gut lesbare Zeichen.

Die einfache Menüführung erlaubt es dem Anwender schnell die Funktionen und Parameter des Messgerätes einzustellen. Prozessdaten können via USB, RS232, Mitutoyo (Digimatic) oder Analog ausgegeben werden.



Der integrierte Speicher bietet Platz für 50 Messungen. Weiterhin sind statistische Berechnungen sowie die Ausgabe an einen PC möglich. Das Kraftmessgerät ist bis zu 150% überlastgeschützt.



Das ergonomische und umkehrbare Aluminiumgehäuse ist ideal für den handgehaltenen sowie Prüfständer Einsatz.


Messbereich und Auflösung

Modell Messbereich x Auflösung in N
MARK-M4-012 0.5 x 0.0002
MARK-M4-025 1 x 0.0005
MARK-M4-05 2.5 x 0.001
MARK-M4-2 10 x 0.005
MARK-M4-5 25 x 0.01
MARK-M4-10 50 x 0.02
MARK-M4-20 100 x 0.05
MARK-M4-50 250 x 0.1
MARK-M4-100 500 x 0.2
MARK-M4-200 1000 x 0.5
MARK-M4-500 2500 x 1

Maße inch [mm]

Serie 4 Zeichnung

Technische Daten

Modell Serie 4
Genauigkeit ± 0,2 % bezogen auf den Endwert
Abtastrate 3.000 Hz, Implusverhalten von
1 / 2.000 sek. mindestens
Einheiten

5 verfügbar:

(abhängig vom Modell:
lbF, ozF, gF, kgF, N, kN, mN)
Energieversorung AC oder wiederaufladbare
Batterie mit mehrstufiger
Ladezustandsanzeige
Akkukapazität Hintergrundbeleuchtung an:
bis 7h kontinuierliche Benutzung
Hintergrundbeleuchtung aus:
bis 24h kontinuierliche Benutzung
Überlastsicherheit 200 % bezogen auf den Endwert
(ab 110% zeigt das Display
„OVLD“ an)
Ausgänge

USB/RS232:
konfigurierbar bis 115,200 baud
inkl. Gauge Control Language 2 für PC-Ansteuerung

Mitutoyo (Digimatic):

Seriel BCD, passend zu allen Mitutoyo SPC kompatiblen Systemen

Analog:

+/- 1VDC, +/- 0,25% der Endwertkapazität

Allgemein:

3 open drain Ausgänge, 1 Eingang

Grenzwerte:

3 open drain lines

Gewicht MARK-M4-012: 0,45 kg
MARK-M4-200: 0,54 kg
Gewinde M4-012 - M4-100: #10-32 UNF
M4-200 - M4-500: 5/16-18 UNC
Ökologische
Anforderungen
0 - 40 °C, max. 96% Feuchtigkeit,
nicht kondensierend
Lieferumfang Tragekoffer mit dem kompletten
Zubehörset, AC Adapter, wiederaufladbarer
Akku und Kalibrierzertifikat
mit Daten

Optionale Software

MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.



Mehr über MESURTMgauge und MESURTM Lite erfahren.


Optionales Zubehör

Modell Beschreibung
MARK-CERT Kalibrierzertifikat mit Daten
MARK-15-1004 MESURTMgauge
MARK-09-1165 Kabel, USB, Serie 7 / 5 / 4 / 3 an PC
MARK-09-1163 Kabel, Serie 4 an RS-232
MARK-08-1026 Akku 8,4 V Serie 7 / 5 / 4 / 3
MARK-AC1031 AC Adapter, 220V
MARK-AC1052 Befestigungsplatte Messgerät

Genauere Informationen zum Zubehör

finden Sie im Zubehörbereich

NIST-Kalibrierzertifikat:

Beinhaltet 10 Zug- und 10 Druckkraftmesswerte.

Befestigungsplatte:

Zur Befestigung von MARK-10 Messgeräten an an einem MARK-10 Prüfstand.

Bei Prüfständen im Lieferumfang enthalten.

Individuelle Adapter:

Verlängerungsstangen, Haken, Flachköpfe, Kegelspitzen, Meißenspitzen und V-Nuts.

Eye end adapter

Eye End Adapter:

Ermöglicht eine schnelle Montage und Demonate von Greifvorrichtungen und Aufsätzen. Weiterhin verhindert der Eye End Adapter die Drehung/Bewegung der Greifvorrichtung/Aufsatz während eines Prüfversuchs.

...mehr

AC Adapter:

110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.

Kommunikationskabel:

Sendet Prüfergebnisse an einen Computer, Drucker oder einen anderen Datensammler für eine spätere Analyse.

Transportkoffer:

Im hartplastik Transportkoffer ist Platz für das Messgerät, Ladegerät und das Zubehör.


Kompatibilität nach Gerät

Modell M4-012 - M4-20
M4-50 - M4-100
M4-200 - M4-500
Verlängerungsstange G1024 G1024 G1031
Kegelspitze G1026 G1026 G1033
Meißelspitze G1025 G1025 G1032
V-Nut G1027 G1027 G1034
Flachkopf G1029 G1029 G1036
Haken G1028 G1038 G1035
Adapter - G1039 G1037

Kompatibilität nach Gerät

Bedienungsanleitung
BA_Serie4.pdf
Adobe Acrobat Dokument 696.0 KB
