Serie 5i - MARK-10

Digitales Kraftmessgerät & Drehmomentmessgerät

3 Jahre Garantie auf MARK-10 Geräte

Features

  • Hohe Abtastrate von 7.000 Hz
  • Breites Spektrum an MARK-10 Kraft- und Drehmomentsensoren
  • „Plug & Test™“-Technik
  • Genauigkeit liegt bei +/- 0,1% bezogen auf den Endwert
  • USB, RS-232, Mitutoyo und analoger Ausgang
  • Spitzenwertmessung
  • 5 Messeinheiten
  • Programmierbare Sollwerte mit Indikatoren und Ausgängen
  • Mittelungsmodus - kalkuliert die Mittelungsmesswerte im Zeitablauf
  • Externer Trigger-Modus für Schaltkontakt testen oder Remote Display Update stoppen
  • Passwortschutz konfigurierbar für individuelle Tasten und Kalibrierung
  • Hintergrundbeleuchtetes und großes LCD-Display
  • Einfache Menüführung
  • Integrierter Speicher bietet Platz für 1.000 Messungen
  • Passwortschutz für Tasten und Kalibrierung
Serie TT03 Vergleich Serie 3i Serie 5i Serie TT02 Serie TT03
Serie TT01 Serie TT02 Serie TT03 Serie 5

Die Serie-5i Kraft- und Drehmomentmessgeräte wurden entwickelt, um mit einem breiten Spektrum an MARK-10 Kraft- und Drehmomentmesssensoren zu arbeiten. Mit der exklusiven

“Plug & TestTM“-Technik werden alle benötigten Kalibrierdaten und Einstellungen im Verbindungsstecker des Sensors gespeichert.



Zusätzlich sind alle Sensoren kompatibel zu der Basisversion der Kraft und Drehmomentmessgeräte Serie-3i und der Professionalversion Serie 7i. Eine Abtastrate von 7.000 Hz garantiert sehr gute Testergebnisse. Die Genauigkeit der Serie-5i Kraft- und Drehmomentmessgeräte liegt bei +/-0,1% bezogen auf den Endwert. Das große hintergrundbeleuchtete LCD-Display zeigt große und sehr gut lesbare Zeichen.

Die einfache Menüführung erlaubt es dem Anwender schnell die Funktionen und Parameter des Messgerätes einzustellen. Der integrierte Speicher bietet Platz für 1.000 Messungen. Weiterhin sind statistische Berechnungen und die Ausgabe an einen PC möglich.



Im Messgerät können Grenzwerte gesetzt werden. Die Überschreitung eines Grenzwertes wird angezeigt und kann zur IO / NIO Auswertung auch an externe Geräte wie Ampeln, Relais oder Prüfstand gesendet werden. Das ergonomische und umkehrbare Aluminiumgehäuse ist ideal für den handgehaltenen sowie Prüfstandeinsatz. Prozessdaten können via USB-Schnittstelle, RS-232, Mitutoyo (Digimatic) oder analog ausgegeben werden.

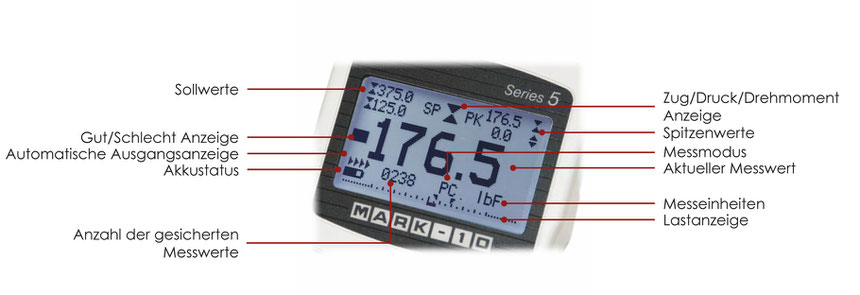

Display

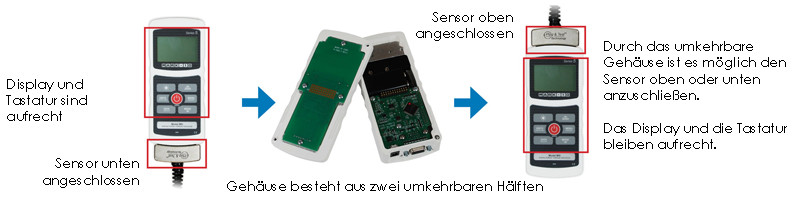

Umkehrbares Gehäuse

Maße inch [mm]

Serie 5i Zeichnung

Technische Daten

Modell Serie 5i
Genauigkeit ± 0,1 % bezogen auf den Endwert
Abtastrate 7.000 Hz
Einheiten 5 verfügbar
(abhängig vom Modell: mN, kN, N, kgF, gF, ozF, lbF, Nm, Ncm, lbin, ozin)
Energieversorung AC oder wiederaufladbare
Batterie mit mehrstufiger
Ladezustandsanzeige
Akkukapazität Hintergrundbeleuchtung an:
bis 7h kontinuierliche Benutzung
Hintergrundbeleuchtung aus:
bis 24h kontinuierliche Benutzung
Überlastsicherheit 150 % bezogen auf den Endwert
(ab 110% zeigt das Display
„OVLD“ an)
Ausgänge

USB/RS232:
konfigurierbar bis 115,200 baud
inkl. Gauge Control Language 2 für PC-Ansteuerung

Mitutoyo (Digimatic):

Seriel BCD, passend zu allen Mitutoyo SPC kompatiblen Systemen

Analog:

+/- 1VDC, +/- 0,25% der Endwertkapazität

Allgemein:

3 open drain Ausgänge, 1 Eingang

Grenzwerte:

3 open drain lines

Gewicht 0,3 kg
Ökologische
Anforderungen
0 - 40 °C, max. 96% Feuchtigkeit,
nicht kondensierend
Lieferumfang Tragekoffer, AC Adapter, wiederaufladbarer Akku, Ressource-CD und Kalibrierzertifikat mit Daten

Plug&Test Sensoren

Mit der exklusiven “Plug & TestTM“- Technik werden alle benötigten Kalibrierdaten und Einstellungen im Verbindungsstecker des Sensors gespeichert. Zusätzlich sind alle Sensoren kompatibel zu der Advanced-Version und der Basis-Version der Kraft- und Drehmomentmessgeräte Serie 7i, 5i und 3i.



In unserem Plug&TestTM Sensor-Bereich finden Sie alle Zugkraft, Druckkraft und Drehmoment Sensoren und erfahren mehr über die jeweiligen Typen und die Technologie.



Zum Plug&TestTM Sensor-Bereich


Optionale Software

Modell Beschreibung
MARK-15-1004 MESURTMgauge
MARK-09-1165 Kabel, USB, Serie 7 / 5 / 4 / 3 an PC
MARK-09-1163 Kabel, Serie 5i an RS-232
MARK-08-1026 Akku 8,4 V Serie 7 / 5 / 4 / 3
MARK-AC1031 AC Adapter, 220V
MARK-AC1008 Tischfuß

MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.



Mehr über MESURTMgauge und MESURTM Lite erfahren.


Optionales Zubehör

AC Adapter:

110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.

Kommunikationskabel:

Sendet Prüfergebnisse an einen Computer, Drucker oder einen anderen Datensammler für eine spätere Analyse.

Tischfuß:

Winkelverstellbar mit Bohrungen für die Werkbank-Montage.

Inkl. vier Montageschrauben für das Messgerät.


Bedienungsanleitung
BA__Model 5i.pdf
Adobe Acrobat Dokument 989.1 KB
