Serie 7 - MARK-10

Digitales Kraftmessgerät

3 Jahre Garantie auf MARK-10 Geräte

Features

  • High-Speed Abtastrate von 14.000 Hz
  • Kontinuierliche Datenerfassung von bis zu 5.000 Messwerten, bis zu 14.000 Hz, herunterladbar auf einen PC
  • USB, RS-232, Mitutoyo und analoger Ausgang
  • Prüfling Brucherkennung mit Automatikfunktionen,
    z.B. Stop eines ESM301/ESM301L Prüfstandes
  • Autom. Messwertausgabe / Messwertspeicherung /
    Nullen nach Brechen der Probe
  • Erster / zweiter Spitzenwert
  • 7 Messeinheiten, plus COF und benutzerdefinierter Einheit mit individueller Namensgabe
  • Fußschalter kann optional verwendet werden
  • Programmierbare Sollwerte mit Indikatoren und Ausgängen
  • Mittelungsmodus:
    kalkuliert die Mittelungsmesswerte im Zeitablauf
  • Passwortschutz, konfigurierbar für individuelle
    Tasten und Kalibrierung

  • Drehbares Gehäuse
  • Einstellbare Audio- und Tastentöne
  • Bargraphanzeige mit Alarm
  • Hintergrundbeleuchtete LCD-Anzeige
Vergleich Serie 2-7 Serie 2 Serie 3 PROG-3 Software Serie 5 Serie 5 COF Serie 7

Die Serie 7 ist das "NON PLUS ULTRA" der digitalen Kraft- und Drehmomentmessgeräte. Ausgestattet mit einer Reihe von ausgefeilten Funktionen eignen sich diese Messgeräte für die anspruchvollsten Zug- und Druckkraftmessanwendungen. Mit einer Genauigkeit von ± 0,1 % und einem Messbereich von bis zu 2.500 N eignet sich dieses Messgerät für so gut wie alle Anwendungen. Die branchenführende Abtastrate von 14.000 Hz verspricht zuverlässige Ergebniss für extreme Schnelltests.



Datenübertragung per USB/RS-232: Konfigurierbar bis zu 115.200 baud. Ab 250 Hz automatischer Ausgang wählbar Inkl. „Gauge Control language 2“ für volle Computerkontrolle. Mitutoyo (Digimatic): Serielles BCD passend für alle Mitutoyo SPC-kompatiblen Einrichtungen. Analog: ± 1VCD, ± 0,25% vom Endwert der Aufnahmefähigkeit Allgemeine Funktionen: 3 Open-Drain-Ausgänge, 1 Eingang Sollwerte: 3 Open-Drain-Leitungen

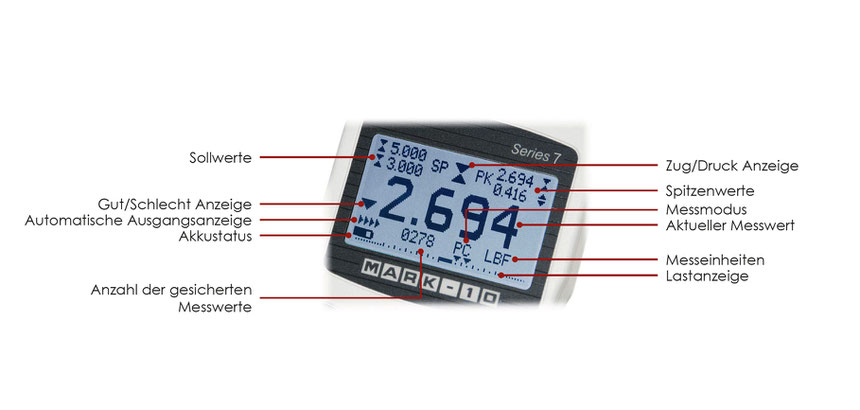

Display

Hochleistungs-Datenerfassung & Speicherung



Das Serie 7 Messgerät kann dauerhaft Daten bis zu 5.000 Datenwerte mit bis zu 14.000 Hz erfassen und speichern. Diese einzigartige Funktion ist ideal für die Datenerfassung von Schalteraktivitätstest, scharfe Brüche und andere kurzzeitige Anwendungen.

Konfigurierbare Start- und Stopp-Abzüge sind dabei.

Die Datenerfassungsrate ist variabel und kann bei längeren Messungen langsamer eingestellt werden, z.B. bei Strukturentlastung, Materialausweitung und vielem mehr.

Daten aus dem Zwischenspeicher können in eine Datenerfassungssoftware exportiert werden, z.B. MESURTMgauge für weitere Analysen und Grafiken. Ein Serie 7 Messgerät könnte eine umständliche und teure Datenerfassungs-Hardware und -Software ersetzen.


Footswitch / Fußschalter



Integrieren Sie den optionalen Fußschalter mit einem Serie 7 Messgerät um die Prüfergonomie und Effizienz zu verbessern. Mit dem Fußschalter müssen nicht mehrere Knöpfe zur Vorbereitung und zum Start der Prüfung gedrückt werden. Bis zu 3 Stufen können für eine Betätigung des Fußschalters hintereinander programmiert werden.

Hier kann zwischen etlichen Befehlen wie z.B. Spitzenwertmessung, Nullen der Geräte, Speicherung der Daten gewählt werden. Zwischen jeder Stufe können Verzögerungen/Wartezeiten programmiert werden.


Automatischer Datenausgang / Sichern / Nullen / I/O Pin Umschalter



Nach der Fertigstellung von verschiedenen Ereignistypen, kann das Serie 7 Gerät folgende Funktionen automatisch ausführen:

  1. Spitzenwert abspeichern
  2. Übertragen des Spitzenwerts via USB, RS-232 oder Mitutoyo Ausgang
  3. Das Display nullen
  4. Umschalten eines I/O-Pins, z.B. um die Bewegung an einem ESM301(L) Prüfstand zu stoppen.



Zu den genannten Ereignistypen gehören:

  1. Brucherkennungsprobe (gild auch für Proben die rutschen, klicken oder sonst einen Spitzenwert erreichen und dann fallen)
  2. Ende einer Mittelungssequenz
  3. Externer Trigger (Schalterbetätigung)
  4. Erste / zweite Spitzenwerterfassung (z.B. Zugversuche)

Benutzerdefinierte Einheiten



Das Serie 7 Messgerät zeigt 6 Standardmesseinheiten an. Eine zusätzliche benutzerdefinierte Einheit für spezielle Anwendungen ist bereitgestellt. Die Grundeinheit ist angegeben, zusammen mit einem Multiplikator und einem 5-Zeichen langen Namen.



Häufige Anwendungen:

  1. Um das produzierte Drehmoment, durch das Drücken auf einen Hebel in einer mechanischen Versammlung zu messen, konfigurieren Sie den Multiplikator basierend auf der Länge des Hebels und wandeln Sie dadurch die Einheit wie N in Ncm um.
  2. Um den von einer kreisförmigen Kompressionsplatte auf einer Schaumprobe produzierten Druck zu messen, konfigurieren Sie den Multiplikator basierend auf dem Bereich der Platte und wandeln Sie dadurch eine Einheit wie lbf in psi um.

Messbereich und Auflösung

Modell Messbereich x Auflösung in N
MARK-M7-012 0.5 x 0.0001
MARK-M7-025 1 x 0.0002
MARK-M7-05 2.5 x 0.0005
MARK-M7-2 10 x 0.002
MARK-M7-5 25 x 0.005
MARK-M7-10 50 x 0.01
MARK-M7-20 100 x 0.02
MARK-M7-50 250 x 0.05
MARK-M7-100 500 x 0.1
MARK-M7-200 1000 x 0.2
MARK-M7-500 2500 x 0.5

Maße inch [mm]

Serie 7 Zeichnung

Technische Daten

Modell Serie 7
Genauigkeit ± 0,1 % bezogen auf den Endwert
Abtastrate 14.000 Hz, 5.000 Sek.
Einheiten

7 verfügbar:

(abhängig vom Modell:
lbF, ozF, gF, kgF, N, kN, mN)

inkl. COF

inkl. benutzerdefinierte Einheit

Energieversorung AC oder wiederaufladbare
Batterie mit mehrstufiger
Ladezustandsanzeige
Akkukapazität Hintergrundbeleuchtung an:
bis 7h kontinuierliche Benutzung
Hintergrundbeleuchtung aus:
bis 24h kontinuierliche Benutzung
Überlastsicherheit 150 % bezogen auf den Endwert
(ab 110% zeigt das Display
„OVLD“ an)
Ausgänge

USB/RS232:
konfigurierbar bis 115,200 baud
inkl. Gauge Control Language 2 für PC-Ansteuerung

Mitutoyo (Digimatic):

Seriel BCD, passend zu allen Mitutoyo SPC kompatiblen Systemen

Analog:

+/- 1VDC, +/- 0,25% der Endwertkapazität

Allgemein:

3 open drain Ausgänge, 1 Eingang

Grenzwerte:

3 open drain lines

Gewicht

MARK-M7-012 - M7-100: 0,45 kg
MARK-M7-200 - M7-500: 0,54 kg

MARK-M7-1000: 0,82 kg

Gewinde M7-012 - M7-100: #10-32M UNF
M7-200 - M7-500: 5/16-18M UNC
Ökologische
Anforderungen
0 - 40 °C, max. 96% Feuchtigkeit,
nicht kondensierend
Lieferumfang Tragekoffer mit dem kompletten
Zubehörset, AC Adapter, wiederaufladbarer Akku und Kalibrierzertifikat mit Daten

Optionale Software

MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.



Mehr über MESURTMgauge und MESURTM Lite erfahren.


Optionales Zubehör

Modell Beschreibung
MARK-CERT Kalibrierzertifikat mit Daten
MARK-15-1004 MESURTMgauge
MARK-09-1165 Kabel, USB, Serie 7 / 5 / 4 / 3 an PC
MARK-09-1163 Kabel, Serie 7 an RS-232
MARK-08-1026 Akku 8,4 V Serie 7 / 5 / 4 / 3
MARK-AC1031 AC Adapter, 220V
MARK-AC1052 Befestigungsplatte Messgerät

Genauere Informationen zum Zubehör

finden Sie im Zubehörbereich

NIST-Kalibrierzertifikat:

Beinhaltet 10 Zug- und 10 Druckkraftmesswerte.

Befestigungsplatte:

Zur Befestigung von MARK-10 Messgeräten an an einem MARK-10 Prüfstand.

Bei Prüfständen im Lieferumfang enthalten.

Individuelle Adapter:

Verlängerungsstangen, Haken, Flachköpfe, Kegelspitzen, Meißenspitzen und V-Nuts.

Eye end adapter

Eye End Adapter:

Ermöglicht eine schnelle Montage und Demonate von Greifvorrichtungen und Aufsätzen. Weiterhin verhindert der Eye End Adapter die Drehung/Bewegung der Greifvorrichtung/Aufsatz während eines Prüfversuchs.

...mehr

AC Adapter:

110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.

Kommunikationskabel:

Sendet Prüfergebnisse an einen Computer, Drucker oder einen anderen Datensammler für eine spätere Analyse.

Transportkoffer:

Im hartplastik Transportkoffer ist Platz für das Messgerät, Ladegerät und das Zubehör.


Kompatibilität nach Gerät

Modell M7-012 - M7-20
M7-50 - M7-100
M7-200 - M7-500
Verlängerungsstange G1024 G1024 G1031
Kegelspitze G1026 G1026 G1033
Meißelspitze G1025 G1025 G1032
V-Nut G1027 G1027 G1034
Flachkopf G1029 G1029 G1036
Haken G1028 G1038 G1035
Adapter - G1039 G1037
Bedienungsanleitung
Serie7.pdf
Adobe Acrobat Dokument 732.0 KB
